高分辨率示波器 MHO 3 系列

型　　号：MHO3系列

名　　称：便携式示波器2

品　　牌：麦科信

分　　类：电子测试 > 示波器 > 便携式示波器

功能介绍
技术指标
可选配件
技术文档
应用中心

▶ 500MHz 带宽、4 通道
▶ 3GSa/s 采样率、360Mpts 存储深度
▶ 12 位垂直分辨率
▶ 14 英寸触控屏、1920*1200 分辨率

产品概述

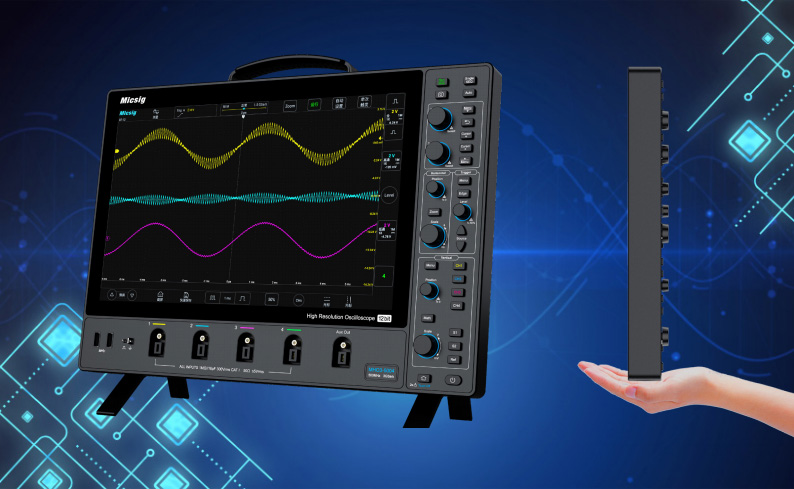

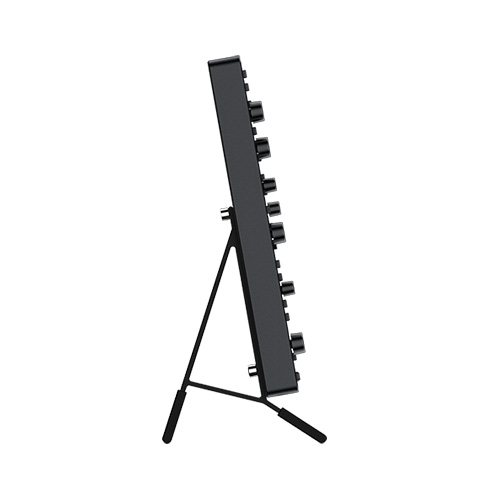

麦科信示波器 MHO 3 系列，具有 500MHz 带宽、3GSa/s 的实时采样率、4 个模拟通道、360Mpts 的存储深度；其 3.58cm 的超薄设计，支持悬挂，可大幅节省桌面空间；14 英寸触控屏，1920*1200 分辨率，超清波形显示，给您带来无以伦比的操作体验。采用 12 位高分辨率 ADC，量化等级高达 4096 级，是传统 8 位 ADC 的 16 倍，帮助用户更完整清晰地观察波形的细节。

产品特点

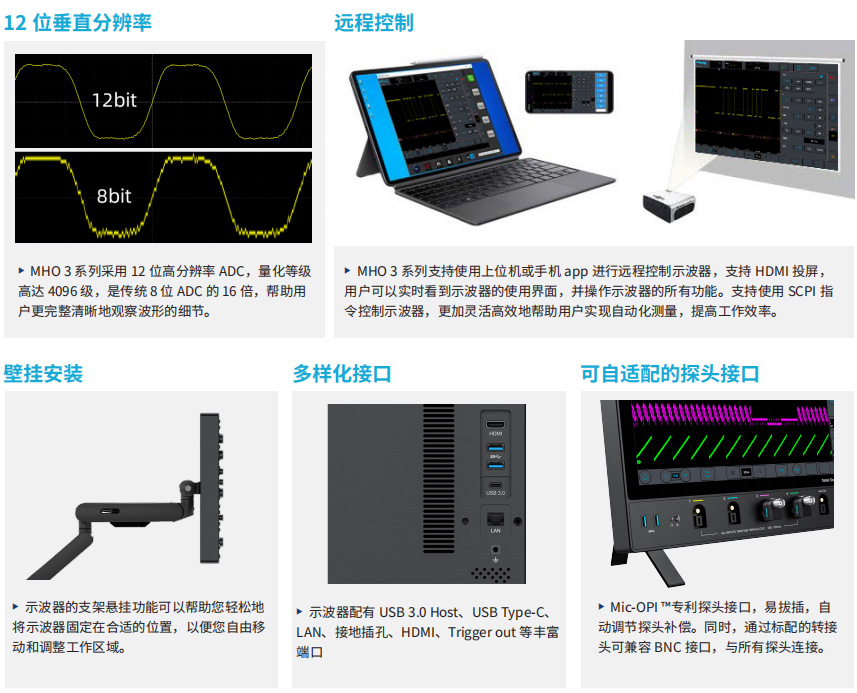

▶ 12bit 垂直分辨率
▶ 500MHz 带宽
▶ 优秀的直流增益精度：≤ ±1.0%
▶ 支持多通道数据同时保存
▶ 支持高低通滤波
▶ 底噪＜ 80μVrms，精确捕捉微弱信号
▶ 标配分段存储功能，提供多达 10000 个分段
▶ 支持高级数学运算，FFT 快速傅里叶变换功能
▶ 标配无线网卡，支持联网升级
▶ 23 万次 / 秒高波形捕获率
▶ 14 英寸防眩光触控屏，1920*1200 分辨率
▶ 人性化 UI 设计，五分钟快速上手
▶ Mic-OPI ™专利探头接口，易拔插，自动调节探头补偿
▶ 支持手机 APP、上位机远程控制，支持 SCPI 指令
▶ 32G 超大存储，支持图片、视频、波形数据等多种保存方式
▶ 支持 RS-232/422/485/UART、CAN、CAN FD、LIN、SPI、I²C、 ARINC429、1553B 多种解码

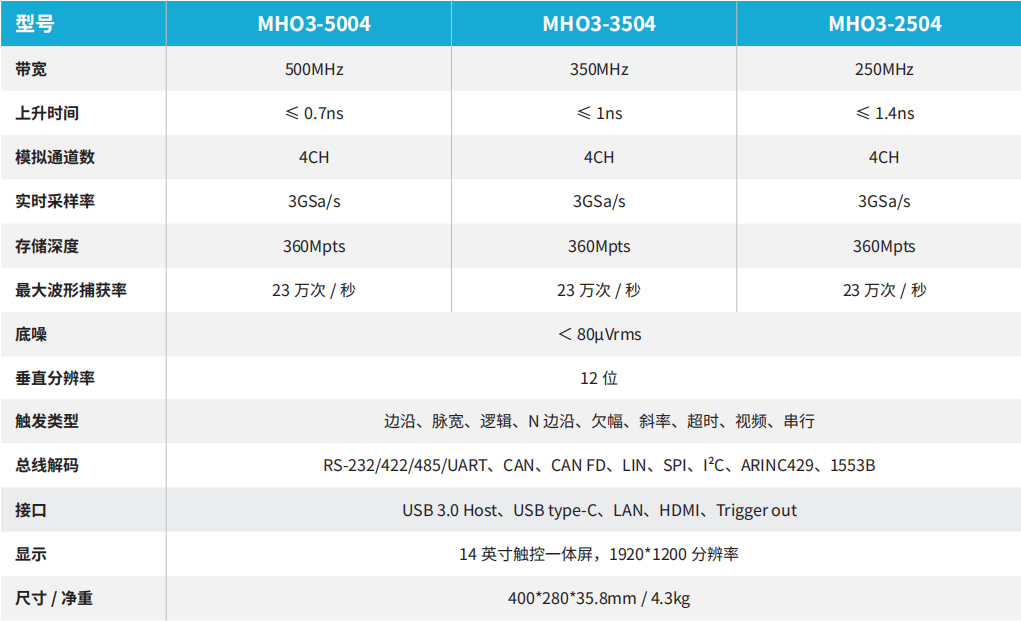

主要参数

产品功能

丝滑流畅的触控体验
MHO 3 系列拥有 14 英寸触控一体显示屏，示波器所有操作皆可触控完成，让操作更加直观高效

无师自通的操作界面
MHO 3 系列搭载 SigTest UI 仪器专用系统，人性化的 UI 设计，集数千工程师用户建议优化演进而成，5 分钟快速上手，所有的操作都可快捷完成，将复杂工作简单化。

超高的存储深度
很多人都会遇到这样的问题，长时间观察一段信号，展开后却发现信号和自己预期的差异很大，完全失真。这是存储深度不足导致的问题。
MHO 3 系列具有高达 360Mpts 的存储深度，同时打开 2 个通道依然不会削减，在大时基下信号依然具有优秀的保真度。

分段存储功能
MHO 3 系列标配分段存储功能，把有限的存储空间划分为多个小段，将多个触发事件汇集于一条存储空间之内，配合便捷的分析查看功能，通过自由的融合显示与逐个显示，让分析和定位变的更加准确高效，使“波海捞针”成为可能。

极低的基底噪声
在全带宽下，MHO 3 系列可以做到＜ 80μVrms 的超低底噪，让您在电路调试和信号分析的过程中，精确捕捉到微弱且重要的信号。

超快速的时基调节
传统示波器在调节时基时，需要循序步进，而 MHO 3 系列除了具有传统的循序步进之外，还具有时基矩阵设计，任意时基点一步到位，进一步提升工作效率

硬件高 / 低通数字滤波
硬件数字滤波可有效滤除干扰和噪声，从而提高信号的准确性和可靠性。数字滤波可以选择性地通过或阻止特定频率范围内的信号成分。

串行总线解码与分析
MHO 3 系列支持 8 种串行总线解码（RS-232/422/485/UART、CAN、LIN、CAN FD、SPI、I2C、ARINC429、1553B），配合 TXT解码文本模式，可将解码数据导出 csv 格式，保证数据不遗漏。

丰富的触发方式
MHO 3 系列提供了多种触发方式，包括边沿触发、脉宽触发、逻辑触发、N 边沿触发、欠幅触发、斜率触发、串行触发等。无论您需要捕捉特定的边沿变化，还是关注信号的持续时间或频率，都能满足您的需求。

高达上万次样本的测量统计
MHO 3 系列提供了齐全的测量项，所有测量项即点即选，一步完成选择，可同时统计 10 种测量项的平均值、最大值、最小值、均方差，最大可以计数一万次。保证每一次的波形数据都被真实记录下来，可更加准确、全面地了解测量结果。

专业的数学运算
MHO 3 系列支持各种数学函数运算，如加法、减法、乘法、除法、积分、微分运算等。同时支持自定义函数表达式，帮助用户进行更高级的信号分析。
支持 FFT 快速傅里叶变换功能，可以实时地将采集到的波形信号进行频谱分析。这有助于识别信号中的各个频率成分，以及检测和分析频谱特征。

多样文件保存
MHO 3 系列支持将波形和测量结果保存为二进制 BIN 或者 CSV 格式文件，以便使用 Matlab 或 Excel 进行数据分析。也可以将波形保存成 wav 格式，直接将保存的信号在示波器内还原打开，进行测量分析。
此外，用户也可以将波形保存为图片或进行视频录制。

产品参数

垂直系统
带宽限制	20MHz、高低通
耦合方式	DC、AC、GND
输入阻抗及精度	1MΩ±1% \|\| 50Ω±1%
垂直分辨率	12 位
垂直格数	10div
垂直刻度系数	1mV/div~10V/div（1MΩ） 1mV/div~1V/div（50Ω）
直流增益精度	≤ ±1.0%
垂直偏置范围（1MΩ、50Ω）	±2.5V（探针倍数 X1 下，＜ 500mV/div），±125V（探针倍数 X1 下，≥ 500mV/div）
底躁	≤ 80μVrms（1mV/div，1MΩ）
最大输入电压	CAT I 300Vrms 400Vpk（1MΩ），5Vrms（50Ω）
通道隔离度	＞ 40dB（≤ 100MHz），＞ 35dB（＞ 100MHz）
垂直展开基准	屏幕中心、通道零点
探头比例	1mX~10kX，按 1、2、5 步进，支持自定义

水平系统
水平档位	1ns/div~1ks/div
滚屏档位	200ms/div~1ks/div
时基精度	20ppm
水平格数	12div
时基延迟时间范围	-12 格 ~12ks，分辨率：1 像素

触发系统
触发模式	自动、正常、单次
触发电平范围（模拟）	距屏幕中心 ±5div，模拟通道
触发抑制范围	200ns~10s
触发耦合及频率（模拟通道）	DC、AC(110Hz)、低频 (58kHz)、高频 (58kHz)、噪声 (18MHz)
触发类型	边沿、脉宽、逻辑、N 边沿、欠幅、斜率、超时、视频、串行
总线解码	RS-232/422/485/UART、CAN、CAN FD、LIN、SPI、I2C、ARINC429、1553B

采样系统
最大实时采样率	3G Sa/s （通道 1、2 最多开 1 个，且通道 3、4 最多开 1 个 )； 1.5G Sa/s （通道 1、2 或者通道 3、4 都打开）
最大记录长度	360Mpts/36M/3.6M/360K/36K/3.6K/ 自动（通道 1、2 最多开 1 个，且通道 3、4 最多开 1 个）； 180Mpts/18M/1.8M/180K/18K/1.8K/ 自动（通道 1、2 或者通道 3、4 都打开）
峰值采样间隔	单通道 333ps，双通道 666ps
平均次数	2,4,8,16,32,64,128,256
包络次数	2,4,8,16,32,64,128,256, ∞

波形测量
自动测量	周期、频率、上升时间、下降时间、延时、正占空比、负占空比、正脉宽、负脉宽、突发脉宽、正向超调、负向超调、相位、峰峰值、幅值、高值、低值、最大值、最小值、有效值、C 有效值、平均值、C 平均值、AC 有效值、正斜率、负斜率 *C 代表第一个周期，表示波形中第一个周期的某个值
硬件频率计及分辨率	支持每个模拟通道，6bit，2Hz~ 最大带宽，峰峰值＞ 0.8div
光标	水平光标、垂直光标、十字光标
光标分辨率	1 像素
数学波形
双波形	+、-、*、/，模拟通道
FFT	点数：最大 360k；源：模拟通道；窗口：矩形窗、哈明窗、布莱克曼、汉宁窗
AX+B	A：±1k，分辨率最小 1p 或 4bit B：±1k，分辨率 1p 或 5bit X：模拟通道
高级数学	高级表达式输入，包含 +、-、*、/、<、>、≤、≥、==、!=、&&、\|\|、（、）、!(、 sqrt、abs、deg、rad、exp、diff、ln、sin、cos、tan、intg、lg、asin、acos、atan

显示系统
显示屏	14 英寸触控一体屏，19201200 分辨率，1210 格
余晖时间	自动 , 10ms~10s, ∞
时基模式	YT、XY、Roll、Zoom
展开基准	中心，触发位置
波形显示	点、线，可调亮度
最大波形捕获率	230,000 wfms/s

存储
存储介质	本机、U 盘
内置存储	32G
存储格式	WAV、CSV、BIN
存储波形数量	不限
存储波形命名	支持中英文
同时显示参考波形数量	4 条
快速截屏	支持
存储用户设置数量	10 个
用户设置命名	支持
闪存规格	符合业界标准的普通闪存
截屏、视频录制	支持

系统
自校准	支持
语言	支持中文、英文、德文、法文、捷克文、韩文、西班牙文、意大利文等
操作系统	安卓
内置 APP	应用商店、浏览器、示波器、日历、时钟、图库、计算器、用户指南、电子工具、文件管理器
保修	MHO 3 系列主机保修三年，探头和附件不在示波器保修和服务范围之列。请参阅每种探头和附件的规格书，了解各自的保修条款（如需延长保修期，请联系我们）

接口及其他
USB3.0	支持 4 个 USB 大容量存储设备，可读写
USB Type-C	1 个，可读写
LAN	1 个
4 针航空电源插口	1 个，可对示波器供电
探针校准信号	1kHz、2Vpk-pk
HDMI	HDMI 1.4
上位机	支持
Android/iOS 远程控制应用	支持
SCPI	支持

电源
适配器输入	100~240V AC, 50/60Hz
适配器功率	< 120W
适配器输出	24V DC, 5A
电源线插头	支持所有规格，用户根据所在地区自行选择

环境
温度
工作状态	0℃ ~ 45℃
非工作状态	-40℃ ~ 60℃
湿度
工作状态	5% ~ 85%, 25℃
非工作状态	5% ~ 90%, 25℃
高度
工作状态	< 3000m
非工作状态	< 12000m

物理特点
外观尺寸	40028035.8mm
净重	4.3kg

标准配件

型号	配件名称
MHO3-5004 MHO3-3504 MHO3-2504	无源探头 *4
	MSP-BNC 转接头 *4
	电源适配器 *1
	电源线 *1
	无线网卡 *1
	校准证书 *1
	快速操作指南 *1
	使用前须知 *1
	装箱清单 *1

可选配件

光隔离探头
光隔离探头系列	带宽：高达 1GHz，共模电压： 85kVpk，直流增益精度：1%，共模抑制比：高达 180dB

高压差分探头
高压差分探头系列	带宽：高达 500MHz，最大差分电压（DC+AC PK）：700V - 7000V，精度：±2%

电流探头
高频交直流电流探头系列	带宽：高达 100MHz，量程：6A/30A，精度：±1%
低频交直流电流探头系列	带宽：高达 2.5MHz，量程：10A/100A
罗氏线圈电流探头系列	带宽：3Hz-30MHz，测量范围：20mApk-3000Apk，精度：1%
交流电流探头系列	带宽：10Hz-100kHz，测量范围：0.1Apk-1000Apk

箱包
麦科信示波器专用手提包	黑色，尼龙，示波器定制款，适用麦科信所有示波器
麦科信示波器专用手提箱	抗摔、抗震、抗压、防尘、防潮，示波器定制款，适用麦科信所有示波器
