绝缘材料电表征

绝缘材料又称电介质,是指在直流电压作用下,不导电或导电极微的物质。绝缘材料的绝缘性能通常用绝缘电阻来表征,通过绝缘电阻可以推导出绝缘材料介电击穿,散逸因数,水汽含量,

机械连续性等参数,并利用这些参数,评估诸如轮胎放电的安全性能或打印纸对油墨的吸收扩散性能等。


绝缘材料测试标准及测试项目

针对绝缘材料的测试,国际上有美国标准《ASTM-D-257绝缘材料的直流电阻或电导的试验方法》及欧洲标准《IEC 62631-3-1固体绝缘材料的介电和电阻特性》,主要测试项目为体电阻率(单位为ohm-cm)和表面电阻率(单位为chm /sq),这两个参数可以通过对被测样品电阻直接测试,或者通过施加高电压测试漏电流的方法进行间接测试。对体电阻率极高的绝缘材料,只能采用漏电流法。

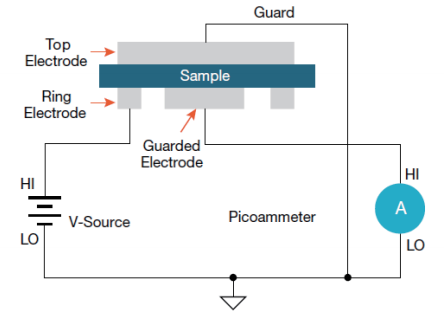

表面电阻率测试电路图如下:




详情请致电技术热线:400-820-5835




绝缘材料电阻率测试面临的挑战

·电阻率极高,如蓝宝石或Teflon可高达10¹⁶10¹8 ohm-cm,远高于一般电气设备安全绝缘电阻测试标准(101²~1016),因此必须用静电计施加高电压,测试漏电流的方法进行测试

·高电阻测试受环境(温度,湿度,充电时间,施加电压等)影响严重,多次测试时需保持测试条件相同。ASTM标准规定500V充电60S测试IEC标准规定100V 60S充电测试。电压正反双极性测试(如下图)可以消除背景电流误差。



绝缘材料测试方案:

· 硬件:基于吉时利 6517B+8009


方案优势:


·满足ASTM-D-257及IEC62631-3-1 标准可测试高达1018Ω-cm体电阻率,10172表面电阻率

·可施加±1000V测试电压

·10 aA 电流分辨率

·自动切换体电阻率及表面电阻率测试功能

·多种安全防护机制

·Kick Start 软件自动进行正反极性测试
