电流传感器特性参数测试解决方案
直流参数测试
温度漂移
线性误差
线性度
交流参数测试
响应时间
带宽
噪声频谱
霍尔电流传感器测试
电流传感器依据测量原理不同,主要可分为:分流器、电磁式电流传感器、电子式电流传感器、TMR磁传感器等。电子式电流传感器包括霍尔电流传感器、罗柯夫斯基电流传感器及专用于变频电量测量的变频功率传感器(可用于电压、电流和功率测量)等。
霍尔电流传感器与TMR磁传感器,都是是利用霍尔效应而制成的一种非接触式传感器。霍尔效应,是一种磁场和感应电压之间的关系。当电流通过一个位于磁场中的导体的时候,磁场会对导体中的电子产生一个垂直于电子运动方向上的作用力,从而在导体的两端产生电压差。
电流传感器测试系统集多种测量和分析功能一体,可精准测量各种电流传感器(霍尔电流传感器、罗氏线圈、皮尔森线圈等)的静态与动态参数,单台大电流源电流可高达1000A。该系统可测量不同电流传感器的静态与动态参数,具有大电流特性、极快的达到300A/μs级上升沿、可测量KHz级带宽等特点,能实现零点漂移、线性度、温度漂移曲线、带宽、响应时间等参数的自动化测量。
零点、灵敏度、线性度测试
在标准供电以及环境温度条件下,参照电流传感器的量程,按照10%步进为一个测试点(或者根据客户指定电流步进)测量传感器输出信号。

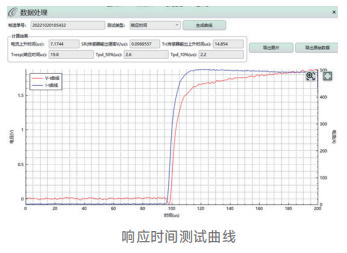

响应时间测试
对于闭环霍尔电流传感器,响应时间一般为ps级别。要求用于测试的原边电流输出源,具有快速电流输出能力。此外,搭建电路时将测试原边电流信号与电流传感器输出信号的探头均接入示波器,保证信号同步采集。
在标准供电条件下,测试电流传感器在不同环境温度下的输出信号特征曲线。
频率带宽测试
在标准供电以及环境温度条件下,测试电流传感器在不同频率带宽正弦波输出信号响应特征曲线。
PL系列窄脉冲LIV测试系统是为大功率激光器LIV测试而研制的,大功率激光器使用直流或者宽脉冲加电时发热严重,而激光器特性受温度影响非常大,直流或宽脉冲下的测试结果并不能反映器件特性。
普赛斯大电流脉冲电源HCPL100是武汉普赛斯打造的大电流、高精度、宽测量范围的专用测试电源,具有输出电流大(1000A)、脉冲边沿陡(15μS)、支持输出极性切换等特点。
